ГУР КАМАЗ-4310: устройство, особенности и типичные неисправности

КАМАЗ-4310 – легендарный армейский грузовик с колесной формулой 6х6, созданный для эксплуатации в сложных условиях. Его конструкция была доработана под повышенные нагрузки, что особенно отразилось на системе гидроусилителя руля (ГУР).

ГУР КАМАЗ-4310 спроектирован с учетом высокой проходимости и больших нагрузок. Силовой цилиндр объединен в одном картере с рулевым механизмом, что повышает надежность узла. Управляющие клапаны снабжены реактивными плунжерами и центрирующими пружинами — это позволяет обеспечить оптимальное усилие на руле при движении на больших скоростях.

Отдельное внимание инженеры уделили креплению рулевой сошки: на полноприводных моделях 4310 традиционные болты и шплинты заменили на гайки со стопорными шайбами, что повысило устойчивость узла.

Устройство ГУР КАМАЗ-4310

Основные элементы системы включают:

• силовой цилиндр в едином корпусе с рулевым механизмом;

• управляющие клапаны с реактивными плунжерами;

• насос лопастного типа двойного действия, создающий давление в системе;

• узлы крепления и уплотнения, обеспечивающие герметичность.

Для удобства приведем список деталей в таблице:

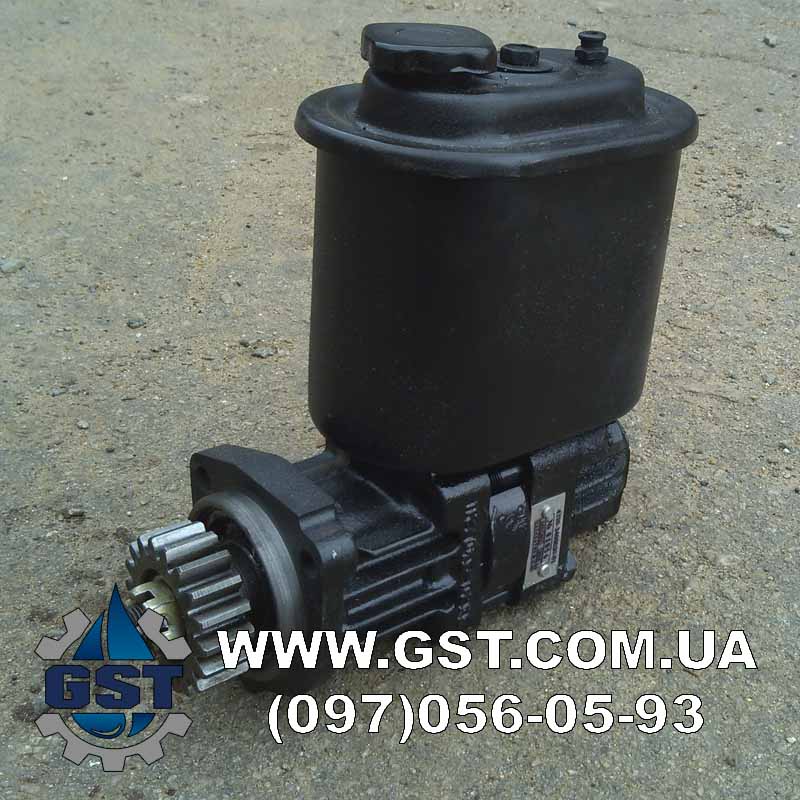

Насос ГУР КАМАЗ-4310

На КАМАЗ-4310 используется лопастной насос двойного действия. Он установлен на развале блока цилиндров и за один оборот обеспечивает как нагнетание, так и всасывание рабочей жидкости. Благодаря этому система поддерживает стабильное давление при любых нагрузках.

Типичные неисправности ГУР КАМАЗ-4310 и их устранение

ГУР КАМАЗ-4310 работает в экстремальных условиях, особенно при эксплуатации в северных регионах. Это приводит к определенным проблемам.

Заключение

ГУР КАМАЗ-4310 отличается высокой надежностью и рассчитан на суровые условия эксплуатации. Однако, как и любой узел, он требует своевременного обслуживания. Знание устройства, типичных неисправностей и способов их устранения позволяет значительно продлить срок службы гидроусилителя и сохранить управляемость автомобиля.

Для владельцев КАМАЗ-4310 важно не только следить за уровнем жидкости, но и использовать качественные комплектующие. Это гарантирует надежную работу системы даже в условиях крайнего севера.

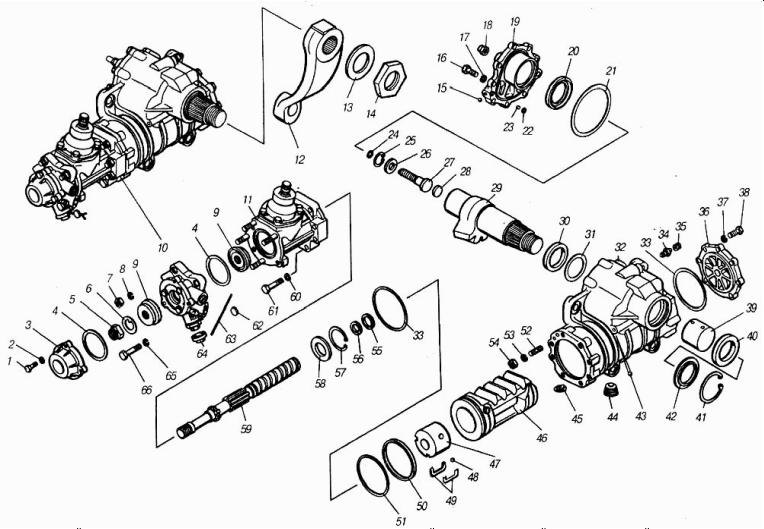

Устройство ГУР КАМАЗ 4310

1. 853354 - Болт М8-6gх30
2. 1/05166/73 - Шайба 8 пружинная
3. 4310-3401079 - Крышка передняя
4. 864201 - Кольцо уплотнительное
5. 853512 - Гайка М25х1,5-6Н
6. 5320-3401373 - Шайба пружинная
7. 1/21647/21 - Гайка М10х1,25-6Н
8. 1/05168/73 - Шайба 10 пружинная
9. 864650 - Подшипник упорный
10. 4310-3400020 - Механизм рулевого управления в сборе
11. 4310-3401770 - Редуктор угловой в сборе (45342401841)
12. 4310-3401090 - Сошка рулевого управления
13. 853631 - Шайба
14. 853567 - Гайка
15. 864707 - Шарик-заглушка
16. 1/13069/21 - Болт М10х1,25-6gх30
17. 1/05168/73 - Шайба 10 пружинная
18. 251648 - Гайка М14х1,5-6Н ОСТ 37.001.197-75
19. 4310-3401083 - Крышка боковая
20. 4310-3401029 - Манжета уплотнительная
21. 864206 - Кольцо уплотнительное
22. 864203 - Кольцо уплотнительное редуктора руля
23. 5320-3401791 - Втулка
24. 864204 - Кольцо уплотнительное
25. 862803 - Кольцо упорное
26. 5320-3401140 - Шайба регулировочная
27. 5320-3401141 - Шайба регулировочная (453471205)
28. 5320-3401142 - Шайба регулировочная
29. 5320-3401144 - Шайба
30. 5320-3401163 - Винт регулировочный
31. 5320-3401176 - Шайба упорная
32. 4310-3401065 - Вал сошки
33. 4310-3401029-10 - Манжета уплотнительная вала сошки
34. 4310-3401789 - Шайба упорная уплотнительной манжеты вала сошки
35. 4310-3401015 - Картер механизма рулевого управления
36. 864207 - Кольцо уплотнительное рулевого механизма
37. 5320-3401371 - Клапан перепускной
38. 5320-3401377 - Колпачок клапана
39. 4310-3401529 - Крышка задняя картера рулевого управления
40. 1/05168/73 - Шайба пружинная
41. 1/13069/21 - Болт М10х1,25-6gх30
42. 4310-3401076 - Втулка картера
43. 864190 - Манжета вала сошки в сборе
44. 864194 - Кольцо упорное
45. 4310-3401030 - Манжета наружная сальника сошки вала в сборе
46. 864707 - Шарик-заглушка
47. 2101-2401046 - Пробка магнитная в сборе
48. 4310-3401417 - Винт установочный
49. 4310-3401411 - Рейка-поршень
50. 5320-3401038 - Гайка шариковая
51. 864707 - Шарик-заглушка
52. 5320-3401179 - Желоб шариковой гайки
53. 4310-3401415 - Кольцо уплотнительное рейки-поршня
54. 864208 - Кольцо распорное
55. 1/35466/21 - Шпилька М10х1,25х20х35
56. 1/05168/73 - Шайба 10 пружинная
57. 1/21647/21 - Гайка М10х1,25-6Н
58. 862812 - Кольцо упорное втулки
59. 5320-3401361 - Кольцо уплотнительное винта рулевого управления
60. 5320-3401391 - Кольцо распорное
61. 5320-3401403 - Втулка плавающая
62. 4310-3401359 - Винт рулевого управления
63. 1/05166/73 - Шайба 8 пружинная
64. 1/13438/31 - Болт М10х1,25-6gх50
65. 379432 - Пломба
66. 258266 - Проволока
67. 4310-3401780 - Колпачок регулировочного винта предохранительного клапана
68. 1/05168/73 - Шайба 10 пружинная
69. 853034 - Болт М10х1,5-6gх65
